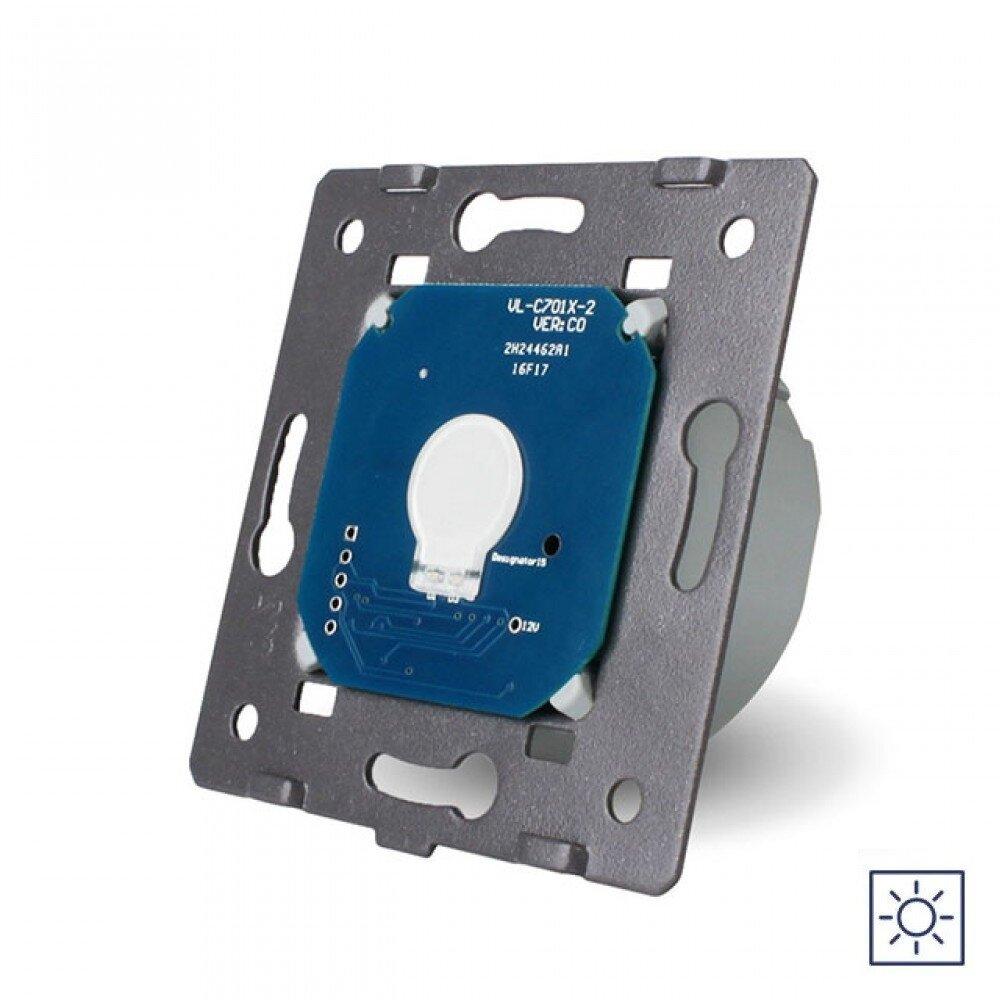

Механізм сенсорний вимикач 1 сенсор Сухий контакт Livolo (VL-FC1N-2G)

Безпотенційні вимикачі використовуються, коли вимикач Livolo не має безпосередньо керувати джерелом світла, але має подавати сигнал для модуля, який керує джерелом світла (наприклад, модулі Fibaro, LOXONE, інші пристрої Z-Wave...)

Цей тип вимикача загалом призначений для використання з інтелектуальними системами Розумний дім, яким необхідний так званий "сухий контакт реле".

Сенсорний вимикач LIVOLO VL-C701I с сухим контактом вимагає напруги живлення 230 В змінного струму, а також нейтрального дроту N. Вимикач працює в режимі No1, контакт замикається у разі дотику до сенсора і розмикається у разі повторного дотику до сенсора. З використанням цього типу вимикача можна комутувати 12 В, 24 В, 115 В або 230 В. Максимальне навантаження на Сухий контакт — 1000 Вт.

Сумісні інтелектуальні дротові системи:

• LOXONE — кнопкова система 24 В (контакти 230 В/24 В постійного струму)
• Пряме керування світлодіодним освітленням 230 В змінного струму
• всі інші 230V-системи, що підтримують класичний 1/2/0

Додаткова інформація:

• сенсорний вимикач із сухим контактом — це спеціальний вимикач, і ми рекомендуємо вам ознайомитися з її докладними технічними параметрами перед її використанням.
• м'яка синя підсвітка сенсорного екрана слугує орієнтировим світлом, тому ви можете легко знайти перемикач вночі

Після встановлення модуля в монтажну коробку, для естетичного вигляду на сенсорний модуль одягається лицьова панель:

	Підсвітка сенсорної зони. Візуальний контроль положення вимикача здійснюється за допомогою двоколірної (червоної та синьої) підсвітки.
	Установлення вимикача здійснюється в круглу монтажну коробку для прихованого монтажу завглибшки 50 мм із міжцентровою відстанню для кріпильних гвинтів — 60 мм. Таку монтажну коробку можна придбати в будь-якому спеціалізованому магазині.

- Сенсорний вимикач Livolo VL-C701I

- шурупи для кріплення;

- інструкція;

- коробка;

Схема під'єднання. Клеми вхід і вихід замикаються у разі дотику до сенсора, розмикаються — у разі повторного дотику до сенсора.

Схема під'єднання навантаження, яка працює від 220 вольтів

1. Перед встановленням вимкніть напругу електромережі.

2. Монтаж треба виконувати відповідно до монтажних схем. Вимикач монтується в круглий підрозетник європейського стандарту.

3. Не рекомендується подавати електрику та торкатися до електронних деталей пристрою без встановленої скляної панелі.
